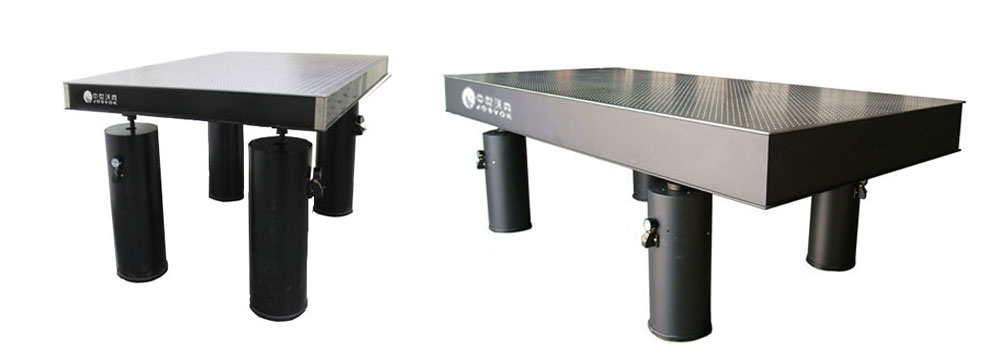

PFO-D气浮圆腿隔振平台

产品详情

此款产品适用于长度1.5,台面厚度200mm后的光学平台

特点
1台面采用优质高导磁不锈钢面板;

2、蜂窝结构隔震层面、固有频率低、隔震性能好;

3、表面精密磨削工艺,可有效减少杂散光,适合用于各类科学实验

4采用进口气动元件、气囊,结构稳固可靠


技术参数

 台面结构:高密度三层夹心结构

 上下延边:46mm厚铁磁不锈钢

 台面支撑:采用四支撑或六支撑结构

 隔振材料:支撑腿上方和下方均采用阻尼材料

 台面内部:采用钢制蜂窝状支撑结构

 底面:46mm厚碳钢,表面喷黑塑处理

 侧板:内层碳钢板,外层为黑色铝塑板

 包角:四角用不锈钢钢板包角

 气囊:采用进口气囊,密闭性好

 固有频率:<718Hz,同实际使用情况相关

 台面加支架总高度800mm,总高度可调范围:-20+30mm

 标准台面,厚度100/150/200/300mm

 固有频率:固有频率:<34.5Hz

 平面度不大于0.02~0.05mm

 平面粗糙度:0.8μm~1.6μm

 孔距:25mm×25mm

 孔径:M6

 配静音气泵

可根据客户需求定制不同尺寸的光学平台





规格(mm

台面厚度(mm

台面自重(kg

支架高度(mm

备注

PFO-CY-10-10

1000 ×1000×800

100

80

700

四支撑

PFO-CY-12-08

1200 ×800×800

150

118

650

四支撑

PFO-CY-12-10

1200 ×1000×800

150

125

650

四支撑

PFO-CY-15-10

1500 ×1000×800

200

195

600

四支撑

PFO-CY-18-12

1800 ×1200×800

200

290

600

四支撑

PFO-CY-20-10

2000 ×1000×800

200

310

600

四支撑

PFO-CY-20-12

2000 ×1200×800

200

335

600

四支撑

PFO-CY-24-12

2400 ×1200×800

200

395

600

四支撑

PFO-CY-30-10

3000 ×1000×800

200

428

600

六支撑

PFO-CY-30-12

3000 ×1200×800

300

448

600

六支撑

PFO-CY-30-15

3000 ×1500×800

300

465

600

六支撑

PFO-CY-40-15

4000 ×1500×800

300

980

600

六支撑

PFO-CY-40-20

4000 ×2000×800

300

1000

600

六支撑

PFO-CY-48-15

4800 ×1500×800

300

1200

600

六支撑

PFO-CY-48-20

4800 ×2000×800

300

1220

600

六支撑
